FIT - mit frei/belegt Anzeige

FIT 13

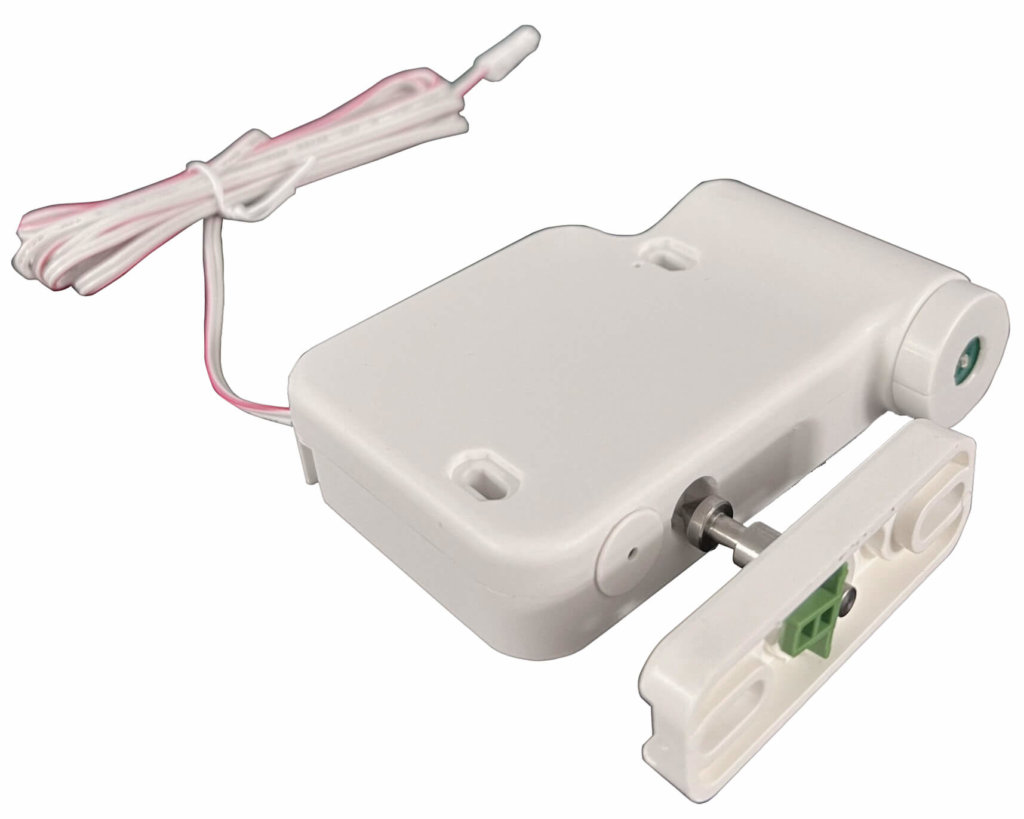

FIT– das elektronische Möbelschloss mit frei/belegt LED Anzeige, für die Verwendung bei freier Schrankwahl.

Das Schloss wird am feststehenden Korpus montiert und das tolerante Schließteil an der frei beweglichen Türe.

Bedient wird das Schloss mit RFID Karten, Bluetooth  oder für Systementwickler über externe Relais. Die Reichweite der RFID Karten beträgt 22 mm – bei dickeren Türen besteht die Möglichkeit, die Antenne und weitere 10mm zu verlängern, diese kann dann in die Türe eingefräst werden.

Dieses Schloss wurde hauptsächlich für den Einsatz in Fitnessstudios entwickelt.

Das Schloss wird mit einer 13,56 MHz (Mifare) Schlüsselkarte bedient.

electronic cabinet lock Datenblatt zum Download

electronic cabinet lock Fit optional wiring

Lieferumfang:

  • Schloss mit LED (weiß)
  • Latch75 (weiß)
  • Einstellbare Antenne
  • 1,8 m Kabel



ARTkel Nr:Eigenschaftentechnologie
FIT 13Schloss mit LED AnzeigeRFID
LED - Anzeige

Beim Schließen wird die Schranktüren zu gedrückt und die Karte angehalten bis das Licht rot leuchtet. Zum Öffnen wird die Karte nochmals angehalten und das LED wird grün, dies bedeutet, der Schrank ist offen.





Stromversorgung

Mit einer 12V Spannungsversorgung ist das FIT Schloss frei vom Einsatz von Batterien. Der Stromverbrauch ist mit 50 mA sehr gering, Benötigt werden 0,6 Watt.

Mit einem Trafo können bis zu 20 Schlösser versorgt werden. Jedes Schloss hat ein 1,8 M langes Kabel , dieses kann durch ein oder mehrere Fi-Cable w um je 2 M verlängert werden.  Je sechs Kabel werden sie mit einem Fi-Extension verbunden und weitergeführt. Sie können direkt zum Trafo oder zu einem nächsten Fi-Extension weitergeführt werden.

Zubehör

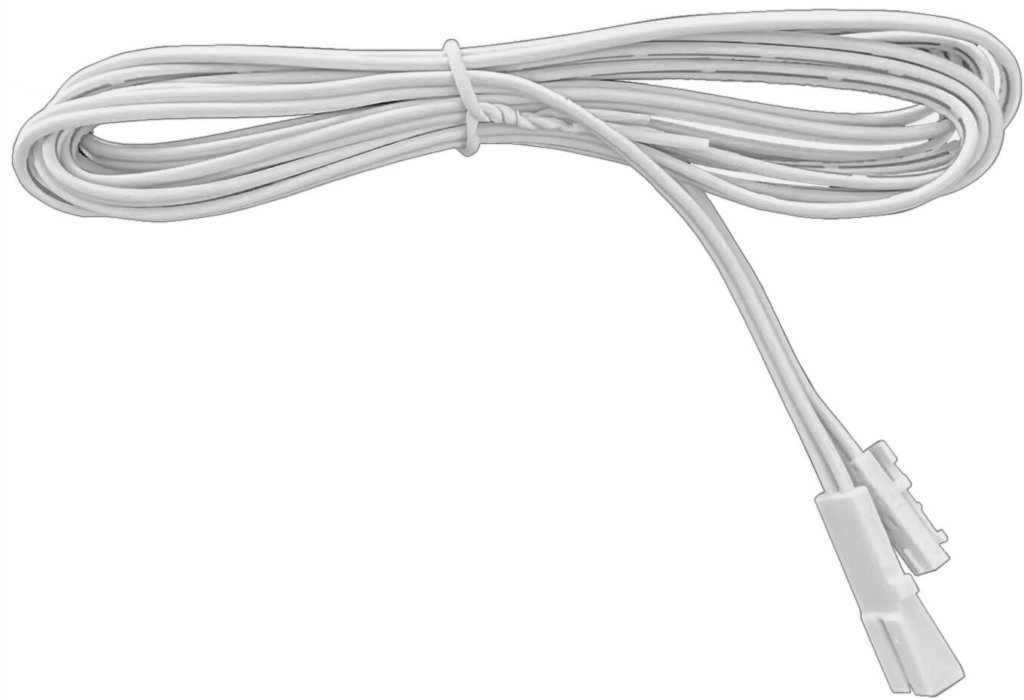

  • FIT Extension Kabel 2 m (weiß)

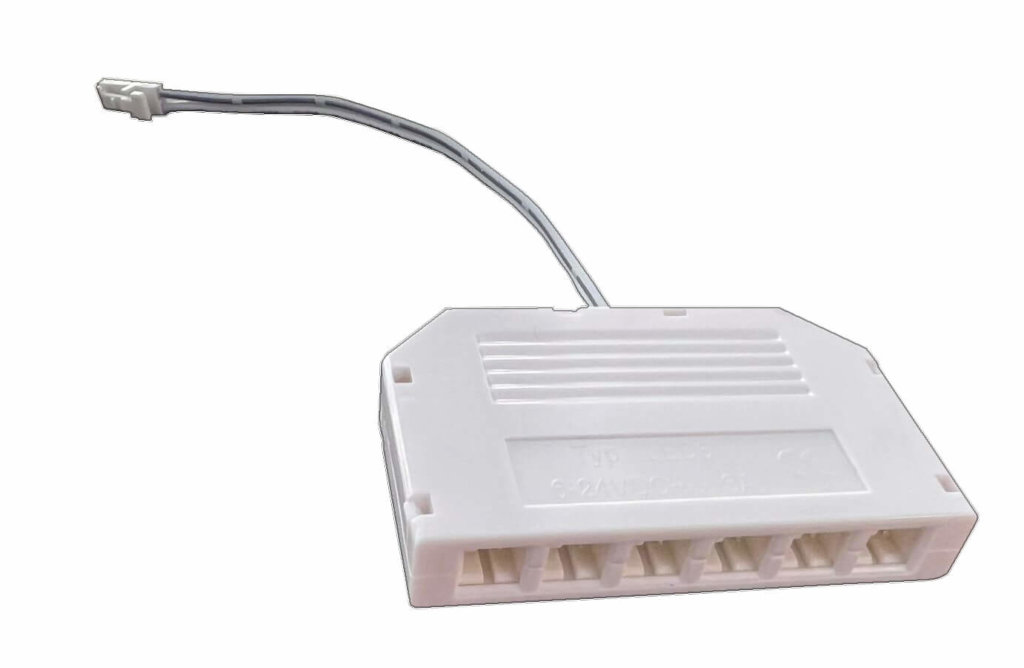

  • FIT Extension—für 6 Steckplätzen
  • 12 V Power Supply—mit 6 Steckplätzen
  • Tip-On/ Push to Open
  • Trafo
Umkleideschränke

Fitnessstudio, Schwimmbad, Schule etc.

Freie Schränke können durch sämtliche RFID /Mifare Karten verschlossen werden und nur diese Karte, oder der Administrator, können diesen Schrank wieder öffnen.

Die Karte wird an den Schrank angehalten, dieser wird zugedrückt, bis das LED rot leuchtet, nun ist der Schrank versperrt. Sobald die Karte wiederholt angehalten wird, wird das Licht grün und der Schrank ist wieder geöffnet. Die verwendete Schlüsselkarte wird aber nicht gespeichert.

Optional können maximale Belegungszeiten von 12h aktiviert werden.



Öffentliche Schließfächer

Das FIT Schloss wird dort eingesetzt, wo es öffentliche Schließfächer gibt. Die LED-Anzeige wird bei vielen öffentlichen Schließfächern einen Vorteil bringen. Durch die duale Ansteuerung, kann das FIT per Bluetooth oder direkt mit einer Schlüsselkarte geöffnet bzw. geschlossen werden. Durch das LED wird durch Grünes/Rotes Licht der Zustand des Schrankes signalisiert.

Büro

Das Schloss kann überall dort eingesetzt werden, wo Mifare (13,56 MHz) verwendet wird und direkt mit Strom betrieben werden soll. Oft ist dies in Büros der Fall, da bereits verwendete Chips meist auf 13,56 MHz RFID arbeiten.

Sonderlösungen

Sie haben eine eigene Zutritts Software mit Relais? Dann ist das FIT Schloss eine ideale Ergänzung. Je nach Kundenwunsch bauen wir das Schloss mit folgenden Kombinationsmöglichkeiten und ohne Elektronik:

  • 2V öffnen, 2V verriegeln
  • 12V öffnen, 12V verriegeln
  • Rückmeldekontakt Türe geschlossen (NO Mikroschalter)
  • LED Ansteuerung rot/grün (3,3V HIGH/LOW)
